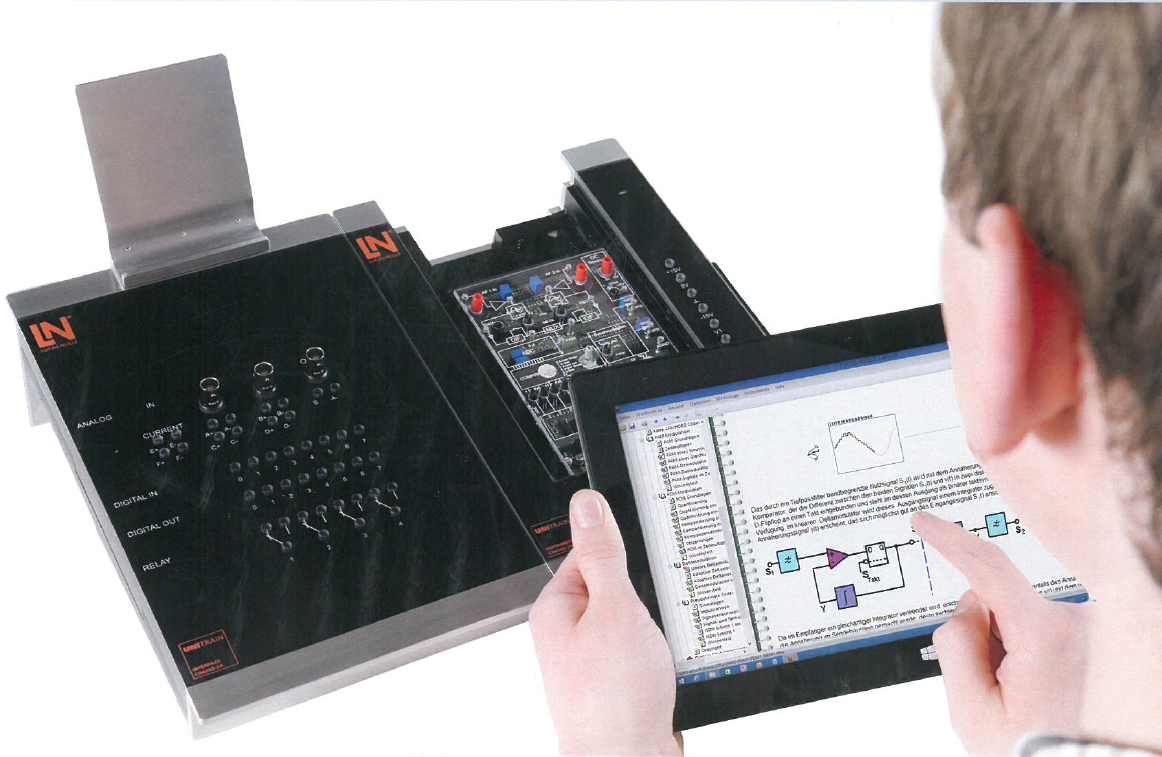

Interfejs UniTrain z wirtualnymi instrumentami (wersja Basis VI)

Interfejs UniTrain jest centralnym urządzeniem systemu UniTrain. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Interfejs jest kontrolowany przy pomocy podłączonego komputera. UniTrain to uniwersalny trenażer do nauki teorii i praktyki w pracowni elektrotechniki i elektroniki. Idealnie sprawdza się jako samodzielne stanowisko dydaktyczne oraz jako kompletne laboratorium w jednym urządzeniu.

Wyposażenie interfejsu:

• procesor 32-bitowy z pamięcią danych pomiarowych,
• interfejs USB, szybkość transmisji danych 12 Mbit/s,
• moduł WLAN/WIFI, 2.4 GHz, IEEE 802.11 b/g/n,
• magistrala UniTrain-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych,
• wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi,
• możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4,
• zaprojektowany do podłączenia przewodów pomiarowych z wtyczkami 2-mm,
• diody LED sygnalizujące status urządzenia,
• wyjście analogowe, +/- 10 V; 0,2 A; DC — 5 MHz, poprzez gniazda BNC i gniazda 2 mm,
• 4 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 10 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 100 megasampli, 9 zakresów pomiarowych, pamięć  4 x 8 k x 10 bits, dostęp poprzez gniazda BNC (2 wejścia) i gniazda 2-mm (4 wejścia),
• 2 wejścia analogowe do pomiaru prądu, zabezpieczenie nadprądowe do 5A, szybkość próbkowania 250 kilosampli, 2 zakresy pomiarowe, rozdzielczość 12 bitów, gniazda 2-mm,
• 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL/CMOS, częstotliwość taktowania 0–100 kHz, wytrzymałość napięciowa +/- 15 V,
• 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL/CMOS, częstotliwość próbkowania 0–100 kHz, wytrzymałość napięciowa +/- 15 V,
• 8 przekaźników, 24 V DC/1 A, do tego 4 przekaźniki na gniazdach 2 mm,
• wymiary: 29,6 x 19 x 8,6 cm,
• zewnętrzny zasilacz sieciowy z możliwością zasilania w zakresie: 100-264 V, 47-63 Hz, wyjście 24 V/5 A,
• waga (wraz z zasilaczem): 2,1 kg.

Instrumenty wirtualne (przyrządy pomiarowe i źródła):

• 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mV do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV,
• 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego  (opcjonalnie) na platformie LabSoft,
• 1 x 2-kanałowy amperomierz VI: AC, DC, 2 zakresy pomiarowe, 300 mA i 3 A, TrueRMS, AV,
• 1 x 2-kanałowy woltomierz VI: AC, DC, 9 zakresów pomiarowych, 100 mV to 50 V, TrueRMS, AV,
• 1 2-/4-kanałowy oscyloskop: szerokość pasma 10 MHz, 25 zakresów czasu, 100 ns/div do 10 s/div, 9 zakresów 20 mV/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i XT, funkcje kursora, dodawanie i mnożenie funkcji dla 2 kanałów,
• 1 x regulowany zasilacz napięcia stałego VI 0–10 V,
• 1 x generator funkcyjny VI: 0,5 Hz – 5 MHz, 0–10 V, przebieg sinusoidalny, prostokątny i trójkątny,
• 1 x generator arbitralny VI, 1 x generator impulsów VI,
• 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych,
• 1 x zasilacz prądu trójfazowego VI 0–150 Hz, 0–14 Vrms, 2 A (wymaga CO4203-2B),
• 1 x regulowany zasilacz prądu stałego VI 3 x (od -20 V do +20 V), 2 A (wymaga CO4203-2B),
• 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga CO4203-2B).

Zakres dostawy:

• interfejs,
• zasilacz sieciowy,
• kabel sieciowy,
• kabel USB,
• płyta CD z oprogramowaniem podstawowym,
• instrukcja obsługi.

Wymagania systemowe:

• komputer osobisty z systemem operacyjnym Windows(Vista, 7, 8, 8.1, 10) wersja 32 lub 64 bitowa,
• napęd CD-ROM,
• gniazdo USB.
