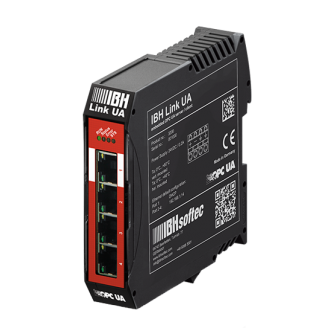

IBH Link UA Quad Core moduł OPC UA serwer klient 3220

Łatwa implementacja sterowników z serii S5 i S7 do świata OPC UA

Trend związany z powszechną cyfryzacją w przemyśle (Przemysł 4.0), wprowadza do świata automatyki coraz więcej nowych technologii. Aby sprawnie i jak najszybciej wdrożyć nowe rozwiązania należy zmniejszyć złożoność procesów poprzez modularyzację i standaryzację. W tym kontekście OPC UA okazało się być pionierskim rozwiązaniem. Dzięki OPC UA spełnione są jedne z wymagań stawianych przez Przemysłu 4.0 dotyczące niezależności od systemu komunikacji, producent, branży czy firmy.

Protokół OPC UA przez swoją otwartość i powszechność jest coraz szerzej stosowany w automatyce przemysłowej. Stanowi prosty w implementacji nośnik danych procesowych do wyższego poziomu systemów sterowania.

IBH Link UA Quad Core to znacznie wydajniejsze urządzenie do wymagających zastosowań. Ponadto oferuje możliwość rozszerzenia funkcjonalności o cloudservices za pomocą karty SD.

IBH Link UA Quad Core, moduł OPC UA serwer/klient, przeznaczony jest do podłączenia sterowników z rodziny SIMATIC S5, S7-200, S7-300, S7-400, S7-1200 S7-1500 oraz LOGO! (wersja Ethernet) do komunikacji poprzez OPC UA. IBH Link UA to kompaktowe urządzenie z czterema portami Ethernet zasilane napięciem 24V do montażu na szynie DIN. Konfiguracja odbywa się za pomocą oryginalnych narządzi inżynieryjnych Siemens STEP 7 lub TIA Portal. Na urządzeniu programującym nie musi być zainstalowane żadne specjalne oprogramowanie. Zmienne są przekazywane poprzez Ethernet do IBH Link UA. Atrybuty zmiennych (np. tylko do odczytu lub limity) są definiowane bezpośrednio w projekcie PLC. Dzięki temu możliwy jest symboliczny dostęp do zmiennych i struktur bloków danych. W programie sterownika PLC można bezpośrednio wywołać funkcje klienta PLC. Dzięki temu PLC może komunikować się ze sterownikami innych producentów poprzez OPC UA. IBH Link UA posiada trzy porty Ethernet dla poziomu maszynowego i jeden port Ethernet dla poziomu zarządzania. Na poziomie zarządzania możliwy jest tylko dostęp do OPC. Zintegrowany firewall pomiędzy tymi dwoma poziomami zapobiega możliwym manipulacjom poza poziomem zarządzania. Urządzenie zarządza certyfikatami dla bezpiecznej komunikacji. Konfiguracja poziomów bezpieczeństwa i zarządzania certyfikatami odbywa się w prosty sposób za pomocą przeglądarki internetowej. Komunikacja ze sterownikiem odbywa się za pomocą protokołu TCP/IP. Jeśli sterownik PLC nie ma dostępnego portu Ethernet, funkcję tę można osiągnąć za pomocą sprawdzonego adaptera komunikacyjnego IBH Link S7++ lub IBH Link S5++. Dzięki temu możemy zaimplementować nowoczesne rozwiązania dla starszych technologii przemysłowych.

Jedną z zalet IBH Link UA od IBHsoftec jest to, że IBH Link UA obsługuje jednocześnie funkcje klienta i serwera. Pozwala to na wymianę danych pomiędzy różnymi serwerami OPC UA. Na przykład systemy sterowania i inne urządzenia z serwerami OPC UA różnych producentów mogą wymieniać ze sobą dane. Konfiguracja funkcji klienta odbywa się za pomocą standardowej przeglądarki internetowej.

Zdefiniowane przez użytkownika zmienne OPC UA: Struktury danych mogą być zdefiniowane w oddzielnej przestrzeni nazw i mogą być podłączone do dowolnego innego serwera OPC UA poprzez funkcję klienta. Oznacza to, że inni klienci OPC UA mogą również czytać i pisać te struktury danych.

Połączenie MQTT: Zdefiniowane przez użytkownika zmienne OPC UA mogą być wymieniane z brokerem/serwerem MQTT.

IBH Link UA może być zatem stosowany jako warstwa pomiędzy maszynami i systemami sterowania (MES, ERP ...) niezależnie od sterowników Simatic.

Podczas gdy OPC Data Access umożliwia dostęp do danych w czasie rzeczywistym, wspiera OPC Historical Access, zwany również OPC HDA access, dostęp do już zapisanych danych. Od prostych systemów rejestracji danych do złożonych systemów SCADA dane historyczne mogą być wyszukiwane w standardowy sposób. Aktywacja danych historycznych odbywa się w prosty sposób za pomocą przeglądarki internetowej.

Dzięki zastosowaniu oprogramowania TeamViewer możliwy jest dostęp do prawie wszystkich systemów PLC w dowolnym miejscu i czasie (więcej informacji).

• OPC UA Server do łatwego połączenia z systemami MES, ERP i SAP oraz wizualizacji
• Funkcje klienta OPC UA do wymiany danych pomiędzy różnymi serwerami OPC UA
• Certyfikowane przez Fundację OPC
• Zintegrowany SoftPLC do wstępnego przetwarzania danych
• 4 porty Ethernet z Firewallem dla czystej separacji maszyny i poziomu nadzoru
• Skalowalne poziomy bezpieczeństwa poprzez wymianę cyfrowo podpisanych certyfikatów
• Połączenie do sterowników S7-PLC poprzez S7 TCP/IP lub IBH Link S7++
• Połączenie z S5-PLC przez IBH Link S5++
• Wygodna konfiguracja za pomocą nowego IBH OPC UA Editor, Siemens STEP7 lub TIA Portal
• Administracja przez przeglądarkę internetową
• Dane historyczne
• Alarmy i warunki
• Połączenie Modbus
• Połączenie MQTT
• Możliwość definiowania własnej przestrzeni adresowej
• NOWOŚĆ: Wsparcie dla SINUMERIK 840D/840D SL (więcej informacji)
• NOWOŚĆ: Wsparcie dla sterownika Mitsubishi MELSEC IQR, FX5, QnA i serii L
• NOWOŚĆ: Wsparcie dla sterowników Rockwell Controllogix i Compactlogix
• NOWOŚĆ: Pobieranie i wgrywanie konfiguracji na kartę MicroSD
• NOWOŚĆ: Połączenie z AnyViz Cloud
