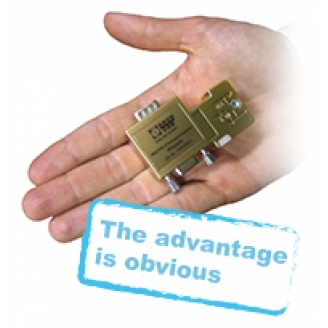

Kompaktowy wzmacniacz REpeato® jest najmniejszym wzmacniaczem linii PROFIBUS ale pod względem możliwości nie ustępuje najlepszym produktom.
Zapewnia regenerację sygnałów uwzględniając kształt sygnału, poziom i obciążenie. Wzmacniacz oferuje obsługę do 32 urządzeń na maksymalnej dopuszczonej normą odległości z prędkością do 12 Mbps. Może być podłączany bezpośrednio do sieci za pomocą miniaturowego złącza D-sub urządzenia PROFIBUS skonfigurowanego w sieci zamiast standardowego złącza.
Jeżeli wymagane jest dowolne miejsce instalacji, konieczne jest zastosowanie modułu PBMB specjalnie zaprojektowanego do tego celu. Transformator DC/DC obniża napięcie zasilania (+24 V) do +5 V i bezpośrednio zasila wzmacniacz przez standardowe styki 5 i 6.
Instrukcja użytkowania
Urządzenie znajduje zastosowanie przede wszystkim przy obsłudze aktywnych sieci odprowadzających. Funkcje i stany wzmacniacza są sygnalizowane przez zintegrowane wyświetlacze LED.
Parametry elektryczne
Napięcie zasilania: +5 VDC dostarczane przez styki 5 i 6 bezpośrednio z urządzenia podrzędnego (slave) bądź dodatkowego modułu PBMB
Prędkość transmisji: 9,6 kbps to 12 Mbps (automatyczna detekcja)
Pobór prądu: Ok. 100 mA
Podłączenie: Technologia izolowanego złącza (segment 1 i 2)
Podłączenie: Przez switch D-sub (segment 1)
Warunki pracy
Temperatura pracy: 0 °C do +60 °C
Temperatura magazynowania: -25 °C do +75 °C
Stopień ochrony: IP20
Budowa
Wymiary (wys. x szer. x gł.): 64 x 17 x 40 mm
Masa: Ok. 40 g
Materiał obudowy: Metalizowane tworzywo sztuczne
Statusowe diody LED
Zasilanie
Niebieskie migające - wzmacniacz wykrywa szybkość transferu, "R" OFF
Światło ciągłe - szybkość transferu wykryta, "R" OFF
Zielone pulsujące - wzmacniacz wykrywa szybkość transferu, "R" ON
Światło ciągłe - szybkość transferu wykryta, "R" ON
Błąd
Czerwone - błędne dane wykryte w segmencie 2. Częstotliwość migania zależna jest od ilości powiadomień o błędzie (możliwe jest światło stałe).
MAGISTRALA
Żółte - transfer danych na segmencie 2. Częstotliwość migania zależna jest od prędkości transferu oraz ilości urządzeń na danym porcie (możliwe jest światło stałe).
