Switch zarządzany PROmesh P10+ - dodatkowa diagnostyka kabli - 114110203

PROmesh P10+, kompaktowy 10 portowy switch z diagnostyką okablowania

PROmesh P10+ łączy w sobie wszystkie innowacyjne zalety switcha PROmesh P10 wraz z nowymi funkcjami i obudową.

PROmesh P10+, dużo więcej niż switch…

Inteligentny monitoring sieci, wbudowany tester okablowania, gotowy na gigabitowy Profinet w wersji 2.4 oraz sieci TSN. PROmesh P10+ to dużo więcej niż switch.

Profinet to jeden z najczęściej wybieranych standardów komunikacyjnych. W przypadku wielu nowych jak i starych aplikacji istnieje konieczność weryfikacji okablowania zgodnie z wymogami i zaleceniami dla sieci Profinet. PROmesh P10+ stanowi alternatywę dla tej często skomplikowanej operacji. Najnowszej generacji gigabitowe porty na switchu oprócz wstępnej weryfikacji okablowania umożliwiają stały monitoring najważniejszych parametrów jakościowych sieci. Weryfikuj obciążenie oraz statystyki dotyczące pakietów. Switch znajduje swoje zastosowanie na każdym etapie, zarówno podczas rozruchu jak i normalnej pracy instalacji.

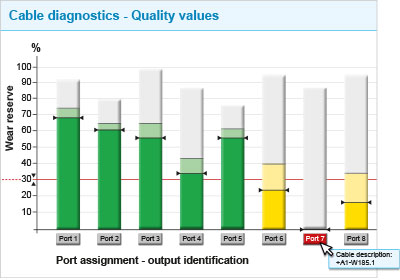

Diagnostyka okablowania

Dzięki rozbudowanemu systemowi oceny parametrów transmisyjnych okablowania, PROmesh P10+ jest w stanie dostarczyć czytelnych informacji o aktualnej jakości transmisji. Wcelu wizualizacji warstwy fizycznej, dla każdego przewodu, switch wyznaczana wartość jakościową: "Q-wartość rzeczywista". Zmienna ta jest porównywana z "wartością Q", która zależna jest od  między innymi od długości kabla. W wyniku tego możliwe jest określenie rzeczywistego status przewodu dla każdego portu.

Stan każdego kabla sprawdzisz w zintegrowanym interfejsie webowym. Dzięki kolorowej sygnalizacji możliwa jest natychmiastowa weryfikacja. Jeśli wartość spadnie poniżej ustalonej wartości progowej, uszkodzony przewód może zostać wymieniony podczas postoju maszyny lub prac konserwatorskich. Istnieje również możliwość skonfigurowania alarmów, które będę wysyłane do nadrzędnego systemu monitoringu czy central zarządzających (poprzez SNMP, PROFINET, e-mail, przekaźnik).

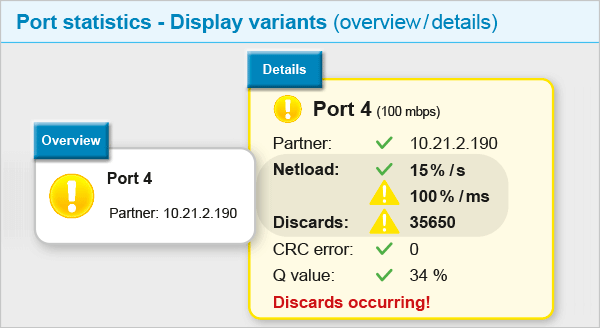

Inteligentny monitoring sieci

Kontroluj najważniejsze parametry dotyczące wydajności pracy aplikacji. Obciążona sieć Profinet, destabilizuje pracę instalacji, pomimo braku błędów widocznych w PLC, maszyna może działać na granicy stabilności. Częstym przypadkiem jest również chwilowy wzrost obciążenie sieci wynikający z acyklicznych zapytań lub ruchu pakietów TCP/IP. W tym celu switch PROmesh P10+ udostępnia statystyki dotyczące obciążenia, każdego z działających portów. Dodatkowo porty są monitorowane pod względem uszkodzonych telegramów.

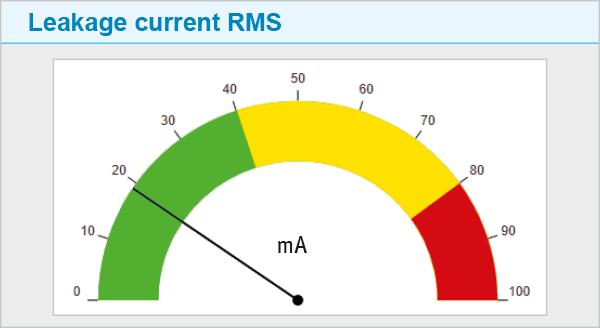

Pomiary EMC

Błędy związane z EMC, czyli niepoprawną kompatybilnością elektromagnetyczną stanowią poważne zagrożenie dla stabilności sieci komunikacyjnej. Dzięki możliwości pomiaru prądu upływowego występującego na ekranie,bez skomplikowanych pomiarów wyznaczymy miejsce wystąpienia zakłóceń EMC. PROmesh P10+ rejestruje dokładny przebieg i częstotliwość zakłóceń. W przypadku przekroczenia dowolnie skonfigurowanej wartości granicznej, możliwe jest ustawienie automatycznego alarmu w formie powiadomienia. W celu uproszczenia analizy, zapisywana jest również dokładna chronologiczna historia zdarzeń.

Kontrola zasilania 24V

Switche stanowią ważne urządzenia każdej aplikacji przemysłowej, odpowiadając za przekazywanie danych procesowych do centrali zarządzających. Awarie spowodowane problemami z zasilaniem są niedopuszczalne. PROmesh P10+ posiada zintegrowaną kontrolęzasilania (24V), która w razie problemów wyśle powiadomienie. Zgodnie z normą EN 6131-2, dla bezpiecznej pracy przy zasilaniu 24V, należy zachować zakres tolerancji od -17,5% do +16,5%. W praktyce napięcie zasilające,często odbiega od wymaganego zakresu tolerancji, przez co urządzenie ulegają awarią.

Gotowy na Profinet w wersji 2.4

Od 2020 roku, Profinet jest dostępny w wersji 2.4. Oznacza to dostępność nowych ciekawych funkcjonalności. Korzystaj z zalet sieci TSN, przyszłościowego Ethernetu z większą przepustowością zapewniającą maksymalną elastyczność oraz wielu innych korzyści.PROmesh P10+ został opracowany na podstawie specyfikacji dla Profinet 2.4 oraz certyfikowany zgodnie z poniższymi punktami:
•    Conformance Class B
•    Netload Class III
•    Real-time Class 1

Gigabitowa przepustowość oraz sieci TSN

PROmesh P10+ został specjalnie opracowany do zastosowania w sieciach gigabitowych, gotowy na TSN (Time Sensitive Networking). Dzięki temu idealnie wpisuje się w trend przemysłu 4.0, gdzie większa przepustowość i dostępność z zachowaniem ścisłych restrykcji przemysłowych jest kluczowa dla budowania prawdziwych fabryk przyszłości.

Monitorowanie temperatury

Rozszerzony zakres temperatur (od -40 do +75 °C) pozwala na używanie PROmesh P10+ nawet w ekstremalnych warunkach środowiskowych. Zintegrowany monitoring temperatury urządzenia zapewnia dodatkowe bezpieczeństwo podczas użytkowania. Pozwala to nie tylko na uniknięcie awarii urządzenia związanej z temperaturą. Można również śledzić i redukować zużycie termiczne oraz ustawić powiadomienie dla ustawionej indywidualnie wartości.
