SO4204-7M - Kurs Energoelektronika 2: Prostowniki samosterowalne
- Kod zamówieniowy: SO4204-7M
- Producent: LUCAS-NUELLE
- ID: 6645
Zakres dostawy:
-

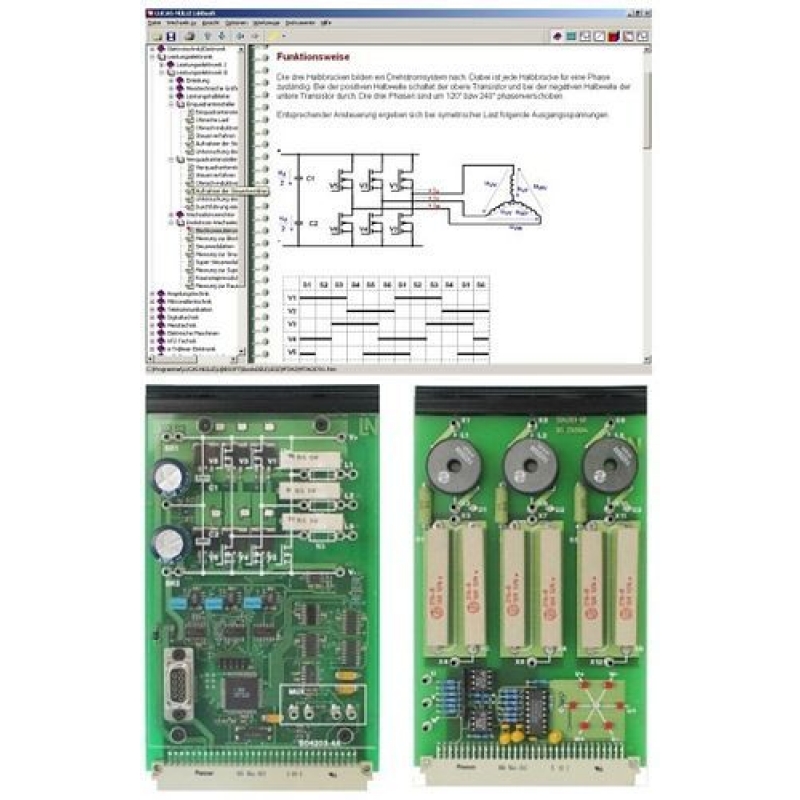

1 karta stanowiska doświadczalnego z prostownikiem samosterowalnym, mikrokontrolerem sterowanym układem z modulacją szerokości impulsu (PWM) z 6 tranzystorami polowymi typu MOS (MOSFET) i obwodem pośrednim napięcia do 40 V, prądem wyjściowym do 1 A, sterowanym programowo multiplekserem do równoczesnego pomiaru wielu napięć i prądów, układem wizualizacji stanów łączeniowych tranzystorów MOSFET za pomocą diod LED
-
1 karta stanowiska doświadczalnego z trójfazowym obciążeniem rezystancyjnym, rezystancyjno-indukcyjnym i układem wizualizacji prądów obciążenia, jak również wektora pola wirującego
-
płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu
Program nauczania:
-
zapoznanie z zasadą działania układu modulacji szerokości impulsu (PWM)
-
badanie charakterystyki obciążenia w trybie pracy jedno- i czterokwadrantowej
-
wyznaczenie charakterystyk sterowania i charakterystyk roboczych w trybie pracy jedno- i czterokwadrantowej
-
zapoznanie z zasadą działania układu z modulacją szerokości impulsu (PWM) do wytwarzania zmiennego napięcia przemiennego
-
pomiary przebiegów sygnałów przekształtników prądu przemiennego przy modulacji amplitudowej i sygnałowej
-
zapoznanie z budową i zasadą działania falownika trójfazowego
-
zapoznanie z zasadami komutacji blokowej, modulacji sinusoidalnej, super-sinusoidalnej i metodą wektora przestrzennego do wytwarzania trójfazowych napięć przemiennych
-
pomiarowa analiza różnych metod modulacji na podstawie pomiarów przebiegów sygnałów
-
określenie stopnia wysterowania dla różnych metod modulacji
-
pomiarowe badanie wpływu częstotliwości przełączania
-
porównanie różnych metod modulacji za pomocą analizy wyższych harmonicznych (szybka transformacja Fouriera (FFT))
-
czas trwania kursu: ok. 5 godz.
